Analyse structurelle avancée de Dolphins

Client : Port d’accostage d’exportation de sel (Mistaken Island – Dampier – Australie)

Mission : L’objectif de la mission était d’évaluer la capacité et identification des éléments critiques des Dolphins agés de 43 ans par des calculs en éléments finis. Puis de mener une étude de sensibilité linéaire et non linéaire et définition des scénarios de défaillance des matériaux et des éléments comme la corrosion des pieux ou encore les tendons.
Fressinet et Rio Tinto ont confié à Sixense necs l’analyse structurelle des Dolphins existants du port d’exportation de Dampier en Australie.

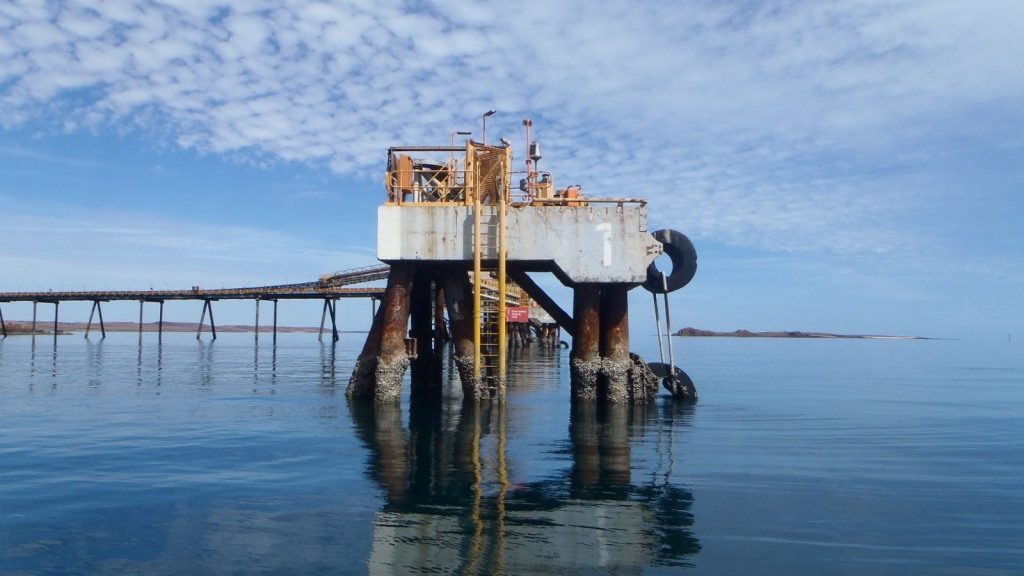

Les Dolphins sont âgés de 43 ans et chacun est composé de dix pieux supportant une plateforme en béton armé. Les pieux sont ancrés en bas et en plateforme avec la précontrainte. Deux types de défenses sont utilisées.

Cas de charge : poids propre, précontrainte, charge d’accostage et charge d’amarrage.

Pour évaluer le comportement des Dolphins et identifier les éléments critiques, nous suivons la méthodologie suivante :

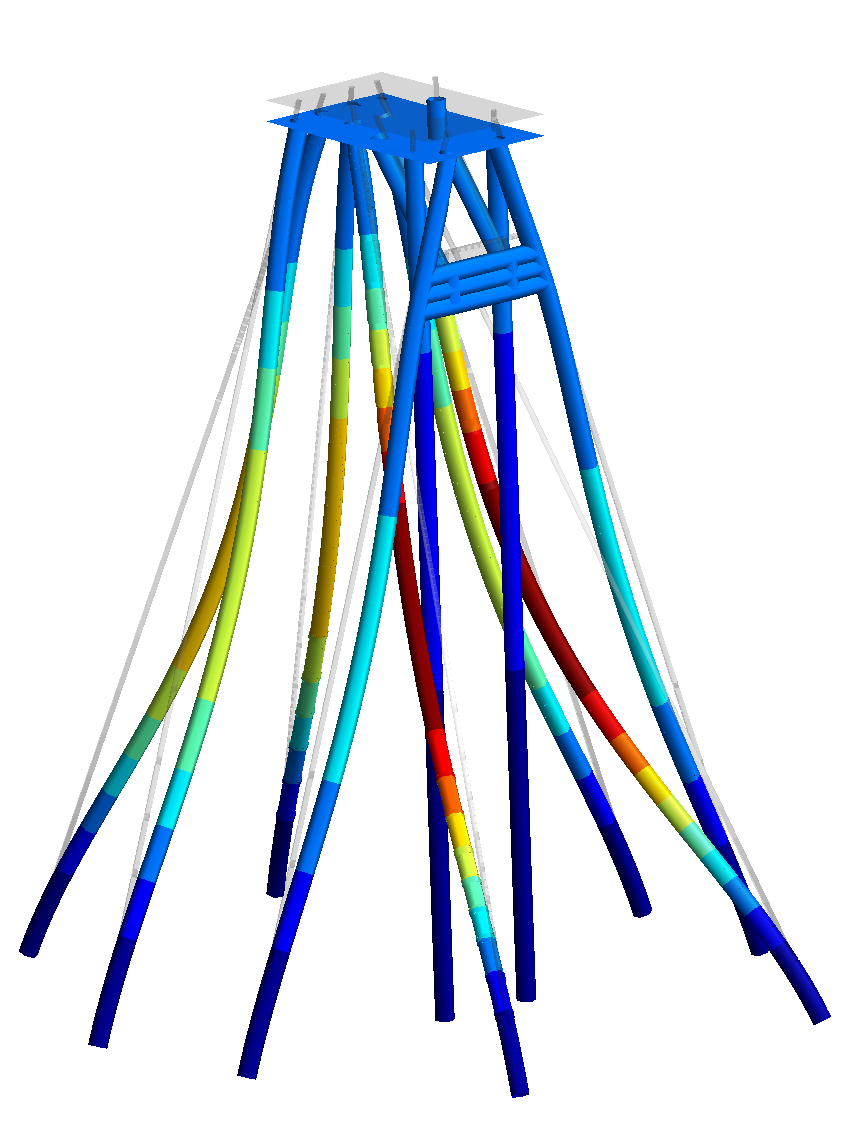

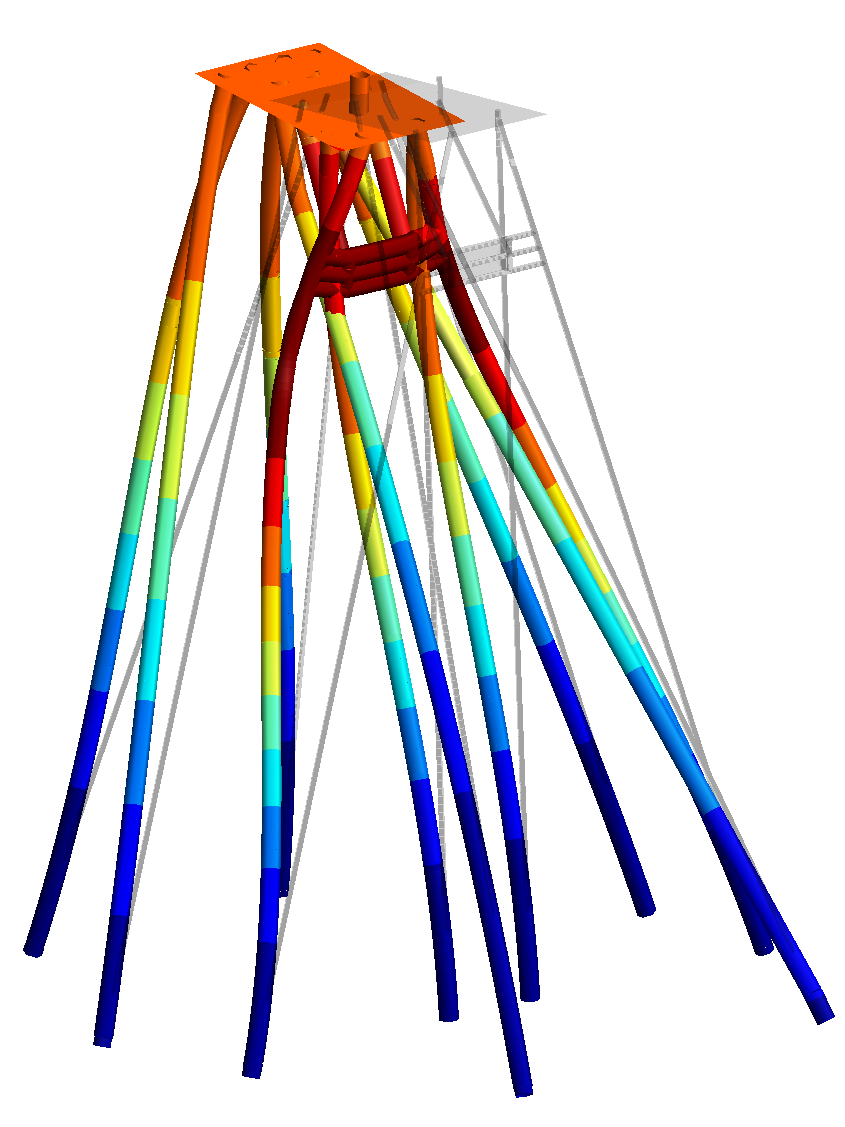

– Modélisation 3D en EF des Dolphins (modèles des défenses cylindrique et conique)
– Prise en compte de la perte de l’épaisseur des tubes des pieux en acier due à la corrosion
– Analyse linéaire en EF
– Identification des éléments les plus critiques
– Définition des scénarios de défaillance et étude de sensibilité

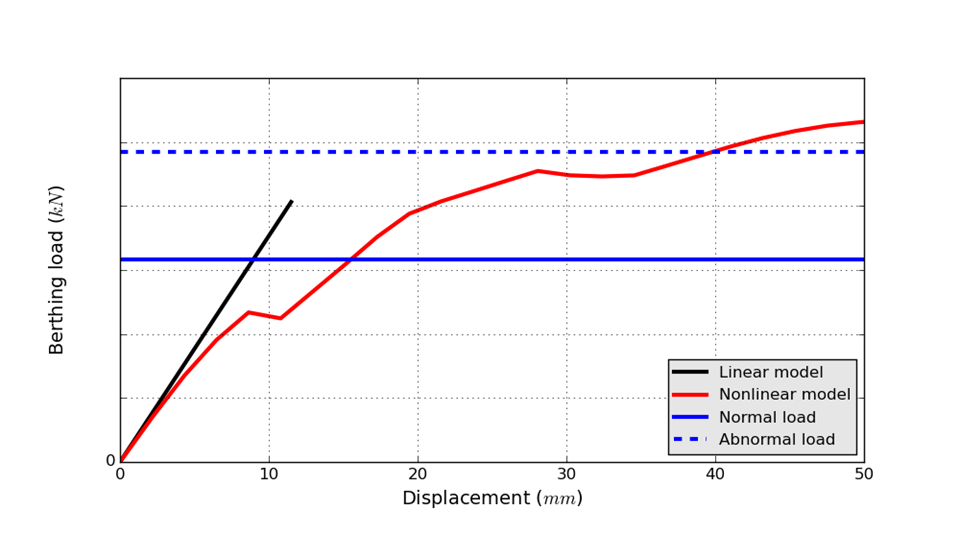

– Analyse non linéaire en EF avec la prise en compte de la non linéarité du matérieu de l’acier et du béton
– Evaluation de la capacité des dolphins pour chaque scénario de défaillance et différentes combinaisons de chargement
– Définition des dispositifs de surveillance des dolphins
